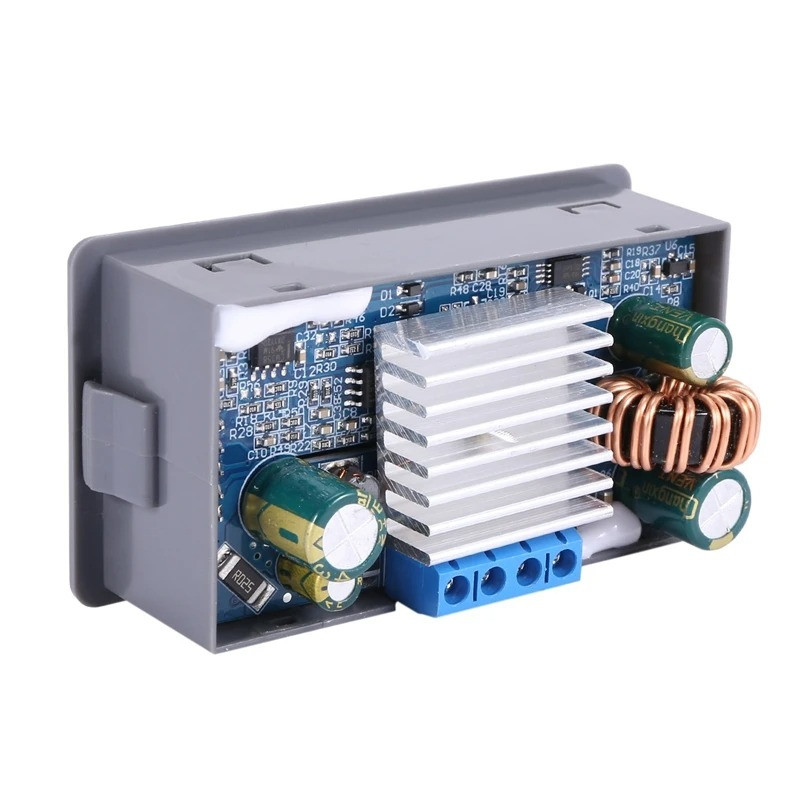

ماژول کاهنده و افزاینده مدل XK-4KX

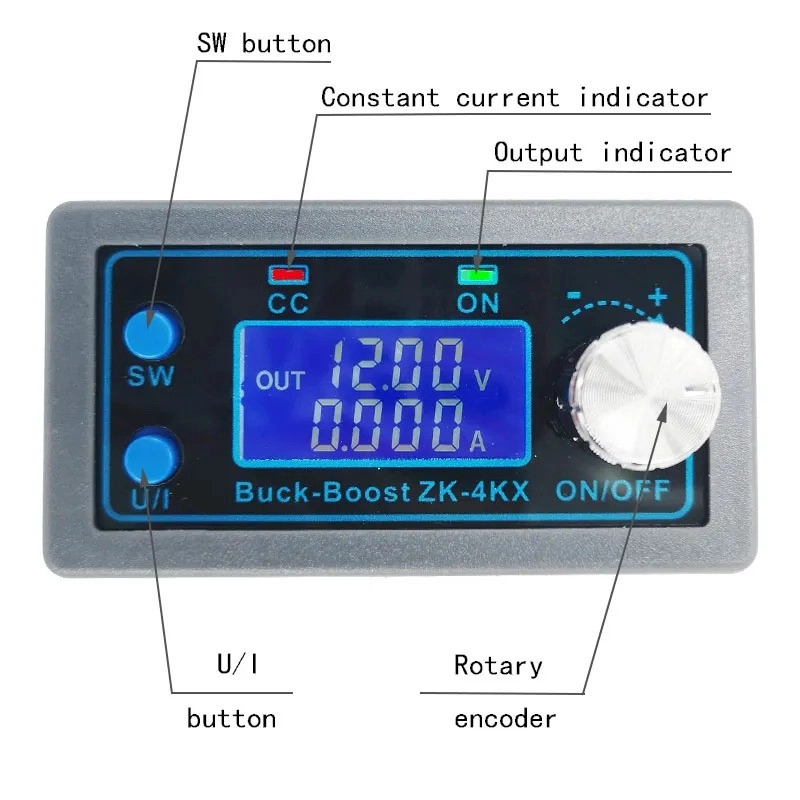

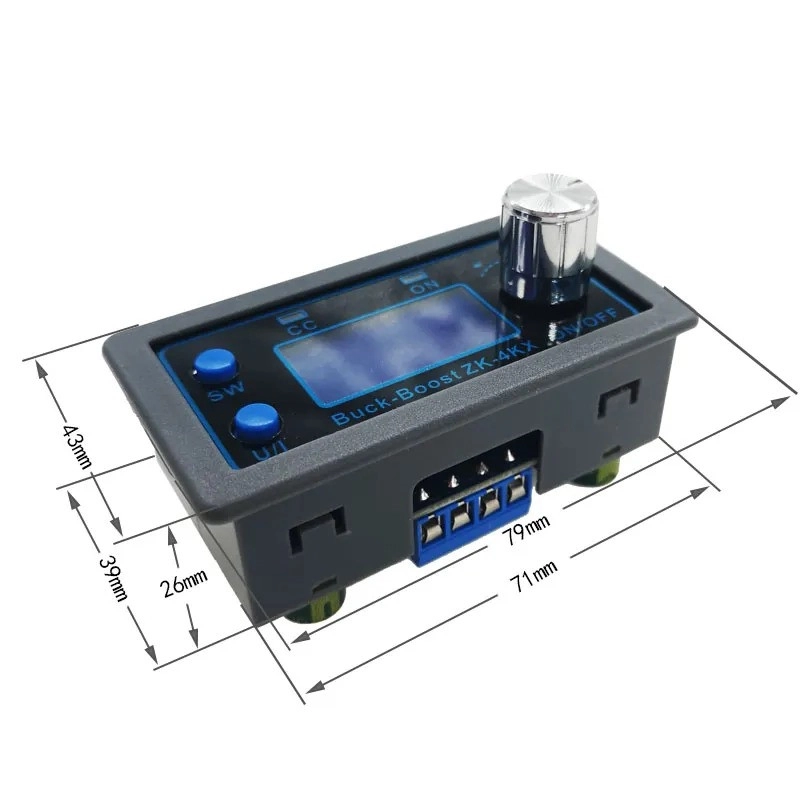

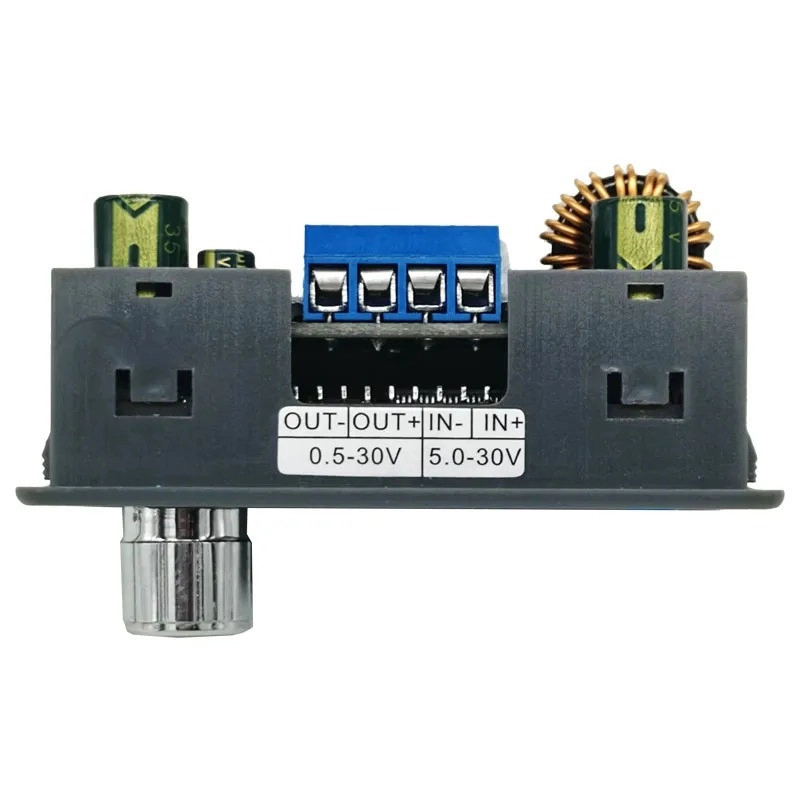

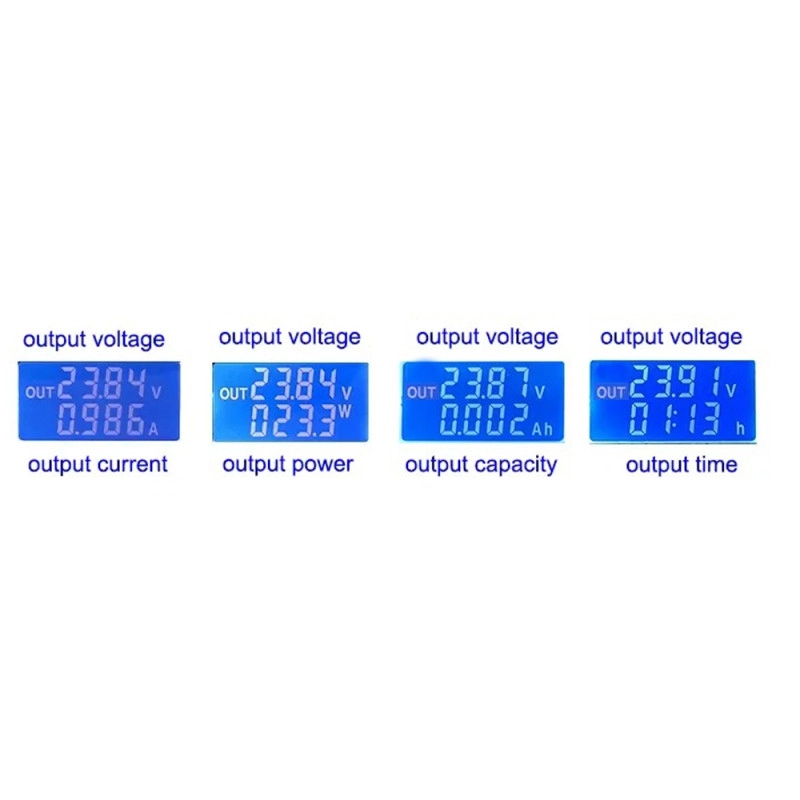

این ماژول ترکیبی از افزاینده و کاهنده با امکان کنترل ولتاژ و جریان خروجی بوده و هم در مد کاهنده و هم افزاینده عمل میکند. به این ماژول می‌توان ولتاژ 5 الی 30 ولت DC اعمال کرده و ولتاژی متغیر بین 0.5 تا 30 ولت DC دریافت نمود. علاوه بر آن این ماژول امکان نصب بر روی پنل را داشته و قابلیت کنترل توسط دکمه و روتاری تعبیه شده بر روی آن را دارد همچنین دارای یک نمایشگر دیجیتالی با بک لایت آبی بوده که امکان مشاهده تغییرات را به کاربر می دهد . ولتاژ ورودی : 5 الی 30 ولت و ولتاژ خروجی : 0.5 الی 30 ولت-حداکثر جریان خروجی : به صورت عادی 3 آمپر با نصب فن و تقویت هیت سینک 4 آمپر-توان خروجی : 35 وات -وضوح نمایشگر ولتاژ : 0.01 ولت -ابعاد: 79x43x26 میلی متر میباشد. برای راه اندازی نیاز است ولتاژ DC بین 5 الی 30 ولت بر روی ترمینال ورودی متصل گردد ماژول شروع به کار خواد کرد و در وهله اول به صورت پیش فرض مقدار ولتاژ خروجی را بر روی نمایشگر نشان می دهد همچنین در گوشه سمت چپ نمایشگر علامت OUT نمایش داده می شود بر روی ماژول دو دکمه با نام های SW و U/I وجود دارد دکمه SW بر روی حالت های مختلف سوییچ کرده و مقادیر مختلف را در نمایشگر نشان می دهد همان طور که در شکل فوق قابل نمایش می باشد .توضیحات طبق تصویر فوق از چپ به راست است. در حالت پیش فرض میزان ولتاژ خروجی به همراه جریان مصرفی در خروجی نمایش داده می شود . درصورت فشردن یک بار دکمه SW به حالت نمایش ولتاژ خروجی و توان مصرفی تغییر میکند فشردن مجدد دکمه SW بحالت نمایش ولتاژ خروجی و آمپر ساعت در خروجی نمایش داده می شود فشردن مجدد دکمه SW بحالت نمایش ولتاژ خروجی و مدت زمان فعال بود در خروجی نمایش داده می شود در صورتی که دکمه SW به مدت یک ثانیه فشرده و نگه داشته شود این مقادیر در حالت ورودی نمایش داده می شود.
